Замена крана на трубопроводе с ППУ-изоляцией начинается с точного определения условного прохода, конструкции узла и доступного пространства для монтажа. Шаровой кран подбирают не только по названию, но и по Ду существующей линии, проектным данным и фактической конфигурации участка.
Когда требуется замена крана
Запорный узел меняют, если он перестал выполнять свою функцию, имеет повреждения или не соответствует параметрам обновляемого участка. Конкретная причина определяется при осмотре и по эксплуатационной документации. До начала работ важно установить, какой именно элемент подлежит демонтажу: сам кран, соединительная часть, участок трубопровода либо изоляционный контур вокруг узла.
Для трубопровода в ППУ-изоляции задача состоит не только в снятии старого изделия. Необходимо организовать доступ к узлу, определить границы работ, подготовить новый кран и предусмотреть восстановление конструкции после монтажа. Если заранее не проверить геометрию участка, можно получить несовпадение по диаметру, длине или положению присоединений.
Перед заказом собирают исходные данные:
- условный проход существующего трубопровода;
- обозначение и назначение участка по рабочей документации;
- фактическое положение крана и соседних элементов;
- доступное пространство для демонтажа и установки;
- состояние защитных и изоляционных слоёв в зоне работ;
- необходимость сопутствующих деталей для восстановления узла.
Если на участке есть ответвления, компенсационные элементы или заглушенные концы, их также учитывают при подготовке. В каталоге можно отдельно посмотреть Кран шаровой в ППУ изоляции, а для соседних задач — разделы Заглушка ППУ и Компенсатор сильфонный (СКУ) ППУ.
Как выбрать шаровой кран по диаметру

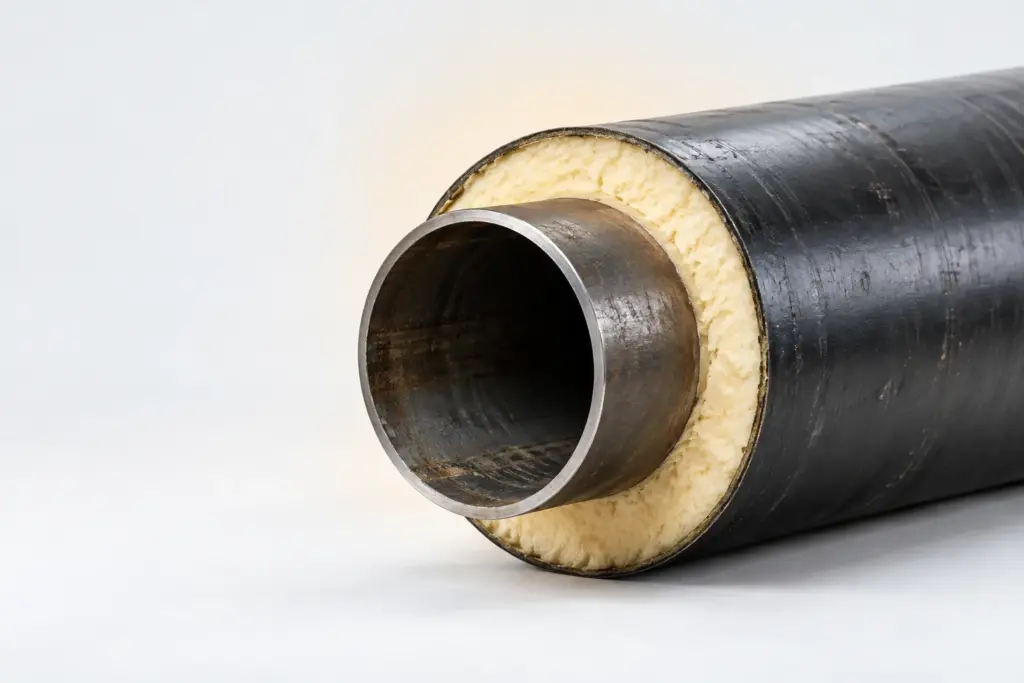

Основной ориентир при выборе — Ду существующего трубопровода. Это значение нельзя определять только по внешнему виду изделия или приблизительному замеру изоляции. ППУ-слой увеличивает наружный габарит, поэтому наружный размер изолированной трубы не равен условному проходу крана.
Сначала сверяют маркировку, проектную спецификацию и исполнительные данные. Если документов нет или сведения расходятся, проводят обследование участка и фиксируют фактические размеры. Результат проверки должен позволять однозначно ответить на несколько вопросов: какой проход нужен, как расположен кран, какие соединения предусмотрены и какой запас пространства есть для установки.
В доступном ассортименте есть изделия малых и средних условных проходов, а также варианты для крупных трубопроводов. Перечень размеров следует использовать как отправную точку для проверки наличия подходящей позиции, но не как замену обследованию конкретного участка.
| Группа | Доступные размеры |
|---|---|
| Малые и средние Ду | Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80 |
| Крупные Ду | Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400 |
| Крупные диаметры трубопроводов | от Ø159 до Ø1420 |
Таблица показывает доступные размерные группы, но не устанавливает соответствие между конкретным наружным диаметром трубы и конкретным Ду. Такое соответствие проверяют по проекту, документации на существующую линию и данным поставщика. Особенно внимательно работают с крупными диаметрами: ошибка на этапе подбора приводит к переработке монтажного задания и задержке поставки.
При запросе на подбор желательно сразу передать полный перечень исходных данных. Короткой формулировки «нужен шаровой кран ППУ» недостаточно, если неизвестны диаметр, конструкция присоединения и место установки. Чем точнее исходная информация, тем меньше риск получить изделие, которое невозможно установить без переделки участка.
Если одновременно меняется часть трубопровода, диаметр крана сверяют с обеими сторонами узла. При наличии переходов нельзя автоматически принимать размер ближайшей трубы. Нужно определить, какой участок является основным, где расположены переходные элементы и что именно должно быть заменено по заданию.
Проверка совместимости до заказа
До оформления заявки сопоставляют четыре группы параметров. Первая — Ду. Вторая — присоединительная часть и её положение. Третья — длина узла и доступное монтажное пространство. Четвёртая — состав ППУ-изоляции и возможность восстановления покрытия после демонтажа.
Проверяют также направление подхода к крану и наличие места для инструмента. На действующих объектах пространство может быть ограничено соседними трубами, строительными конструкциями или проложенными коммуникациями. Фото участка, схема с размерами и описание препятствий помогают заранее оценить реальную последовательность работ.
Если на участке планируется не только замена запорной арматуры, но и ремонт стыка, полезно заранее изучить материал Монтаж труб ППУ и ОДК: стыки и скорлупа. Он относится к соседней монтажной задаче и помогает разделить работы по установке изделия и восстановлению изоляции.
Получить расчёт и проверить комплектацию
Подготовка к работам на трубопроводе
Подготовку начинают с согласования границ участка. В рабочем задании фиксируют, какой кран снимают, какой устанавливают, какие соединения вскрывают и какие элементы должны остаться без изменений. Это особенно важно, когда узел находится внутри действующей сети или рядом с другими запорными устройствами.
Перед демонтажом участок выводят из работы в соответствии с эксплуатационным регламентом объекта. Ответственные специалисты подтверждают возможность отключения, отсутствие опасного воздействия рабочей среды и готовность места к проведению работ. Конкретные меры зависят от назначения трубопровода и внутренних правил организации.
Зону работ освобождают от предметов, мешающих доступу к крану. Убирают грунт, строительные материалы и временные препятствия, если они закрывают узел. Границы вскрытия определяют так, чтобы монтажная бригада могла безопасно снять старый элемент и установить новый без лишнего повреждения соседних частей.
Новый кран проверяют до доставки на место монтажа. Сверяют обозначение Ду, комплектность, целостность корпуса и изоляционного покрытия. При обнаружении несоответствия изделие не устанавливают до выяснения причины. Проверка перед монтажом дешевле, чем исправление ошибки после вскрытия трубопровода.
Одновременно готовят документацию и схему участка. На схеме отмечают ось трубопровода, положение крана, доступные подходы и предполагаемые границы восстановления изоляции. Если рядом есть другие узлы, их обозначают отдельно, чтобы не перепутать кран с соседним элементом при выполнении работ.
Что проверить на месте
- соответствует ли фактический участок данным рабочей документации;
- совпадает ли условный проход с выбранной позицией;
- достаточно ли пространства для извлечения старого изделия;
- не перекрывают ли доступ соседние трубы и строительные конструкции;
- не потребуется ли дополнительное вскрытие изоляции;
- определены ли этапы восстановления защитного слоя.
При реконструкции трубопровода полезно сопоставить данные по самой трубе и по изоляции. В качестве справочного материала можно использовать статью Труба ГОСТ: размеры и ППУ-изоляция. Она посвящена соседней теме и не заменяет проверку параметров конкретной линии, но помогает правильно разделить понятия условного прохода, наружного размера трубы и габарита изоляции.
Порядок замены шарового крана
Работы выполняют по утверждённой схеме и с учётом условий конкретного объекта. Ниже приведён общий порядок, который необходимо адаптировать к конструкции трубопровода, типу соединений и требованиям организации, отвечающей за эксплуатацию.
Осмотр и разметка
Сначала осматривают узел до вскрытия. Фиксируют положение крана, направление труб, соседние элементы и состояние доступной части изоляции. Затем размечают зону, в которой потребуется удалить защитные и изоляционные слои для доступа к присоединениям.
Разметка должна учитывать не только размеры самого крана, но и возможность безопасно выполнить демонтаж. Если рабочая зона слишком мала, часть покрытия или соседнего участка может потребоваться снять заранее. Границы вскрытия согласуют до начала операции, чтобы не увеличивать объём повреждений без необходимости.
Вскрытие и демонтаж
После подготовки открывают доступ к узлу. Снимают элементы, закрывающие присоединения, и освобождают кран от связанных деталей. Старое изделие демонтируют так, чтобы не повредить остающиеся части трубопровода и не создать деформацию соседних соединений.
Каждый снятый элемент осматривают. Если обнаружены повреждения на участке, который по заданию должен сохраниться, работы приостанавливают до принятия решения. Нельзя считать замену завершённой только после снятия старого крана: состояние прилегающих частей влияет на возможность установки нового изделия.
Установка нового изделия
Новый шаровой кран устанавливают в подготовленное положение, контролируя совпадение оси трубопровода и присоединений. Кран не должен устанавливаться с принудительным смещением или нагрузкой от соседних элементов. Все соединения выполняют предусмотренным для конкретной конструкции способом и в соответствии с рабочей документацией.
Перед окончательным закреплением проверяют положение органа управления, доступность узла и соответствие фактической ориентации монтажной схеме. Если кран закрыт соседними конструкциями, нужно убедиться, что после завершения работ доступ к нему сохранится.
Проверка соединений
После установки контролируют соединения и состояние прилегающего участка. Проверка проводится по программе, принятой на объекте. Её цель — подтвердить отсутствие видимых дефектов, правильность положения нового изделия и готовность участка к дальнейшей эксплуатации.
Если проверка выявляет несоответствие, изоляцию не восстанавливают до устранения причины. Сначала исправляют монтажный дефект, затем повторяют контроль. Такой порядок позволяет не вскрывать восстановленный слой повторно.
Восстановление изоляции
После подтверждения правильности монтажа восстанавливают изоляционный и защитный контур в зоне работ. Конкретная технология зависит от конструкции узла, состава комплекта и требований к трубопроводу. Важно обеспечить непрерывность восстановленного участка и не закрыть доступ к тем элементам, которые должны обслуживаться.
Финальный этап включает уборку зоны, проверку положения крана и оформление исполнительных записей. В документах указывают фактически установленное изделие, участок монтажа и результаты предусмотренного контроля. Это упрощает последующее обслуживание и помогает избежать повторного обследования при следующем ремонте.
Типичные ошибки при подборе и монтаже
Первая ошибка — выбор по наружному диаметру изолированной трубы без определения Ду. Такой подход смешивает размер трубы, толщину ППУ-слоя и условный проход. В результате можно заказать изделие, которое не соответствует проходу или не помещается в предусмотренный узел.
Вторая ошибка — ориентирование только на старую арматуру без проверки её состояния и документации. На объекте могли быть выполнены изменения, установлены переходы или заменены соседние элементы. Поэтому старый кран используют как источник информации, но окончательный подбор подтверждают по фактической схеме и параметрам участка.
Третья ошибка — отсутствие проверки пространства для демонтажа. Даже подходящий по Ду кран нельзя заменить без учёта длины узла, положения соединений и возможности вынести изделие из ограниченной зоны. Фото и размеры места работ нужно собирать до заказа, а не после вскрытия.
Четвёртая ошибка — восстановление изоляции до завершения контроля соединений. Если после закрытия участка обнаружится дефект, часть работ придётся повторить. Последовательность должна быть такой: установка, проверка, устранение замечаний, затем восстановление изоляции.
Пятая ошибка — неполное описание заявки. В запросе указывают не только требуемый размер, но и назначение изделия, место установки, данные о существующем трубопроводе и ограничения по монтажу. Если каких-либо сведений нет, это прямо отмечают, чтобы поставщик мог запросить уточнение.
Документы и организация поставки
Для согласования поставки формируют комплект исходных материалов. В него включают фрагмент схемы, фото участка, известные размеры, перечень заменяемых элементов и описание условий монтажа. При необходимости добавляют сведения о соседних узлах, которые могут повлиять на доступ или последовательность демонтажа.
Отдельно согласуют границы ответственности. Поставщик уточняет состав изделия и доступные размеры, заказчик предоставляет данные по трубопроводу и условиям объекта, монтажная организация отвечает за подготовку зоны и выполнение работ по утверждённой схеме. Такое разделение уменьшает вероятность, что важный параметр останется без проверки.
Для крупных трубопроводов запрос желательно направлять заранее. В нём указывают требуемый диаметр, количество изделий, участок установки и желаемый состав поставки. Если одновременно меняются несколько узлов, их перечисляют по отдельности, чтобы не объединить разные позиции в одну неопределённую заявку.
До отгрузки повторно сверяют размерный ряд и комплектность. При получении проверяют маркировку и состояние упаковки, затем сопоставляют фактическое изделие с заявкой. Документы и результаты входного контроля сохраняют вместе с материалами по объекту.
Отправить данные участка на проверку
Частые вопросы
Как выполняется замена шарового крана?
Работу начинают с обследования и определения параметров существующей линии. После отключения участка открывают доступ, демонтируют старое изделие, устанавливают новый кран, проверяют соединения и восстанавливают изоляционный контур.
Как подобрать диаметр при замене шарового крана?
Основой служит условный проход трубопровода, подтверждённый документами и проверкой на месте. Наружный размер ППУ-изоляции используют для оценки габарита, но не принимают за Ду крана.
Какие размеры доступны для замены шарового крана?
Доступны краны Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65 и Ду80. Также представлены Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350 и Ду400, а для крупных трубопроводов указаны диаметры от Ø159 до Ø1420.
Можно ли определить нужный кран только по фото?
По фото можно предварительно оценить конструкцию и расположение узла, но для окончательного подбора нужны размерные и проектные данные. Если часть сведений отсутствует, их уточняют обследованием участка.
Что проверяют после установки крана?
Проверяют положение изделия, состояние соединений, доступность органа управления и соответствие монтажной схеме. Изоляцию восстанавливают после устранения всех замечаний по установке.
Итог
Надёжная замена крана начинается не с демонтажа, а со сбора данных. Сначала определяют Ду и фактическую конфигурацию трубопровода, затем проверяют доступ, подбирают изделие из нужной размерной группы и согласуют состав работ по восстановлению ППУ-изоляции.
Для малых и средних участков доступны размеры от Ду15 до Ду80, для крупных узлов — от Ду100 до Ду400. Отдельно представлены крупные диаметры от Ø159 до Ø1420. Перед заказом эти значения сопоставляют с документацией и конкретным участком, а после монтажа выполняют контроль соединений и восстанавливают защитный контур.
