ЦПП — цементно-песчаное покрытие

Что такое ЦПП покрытие

ЦПП (цементно-песчаное покрытие) наносят на готовую стальную трубу или фасонную деталь — отвод, переход, тройник. В открытых реестрах ГОСТов отдельного действующего стандарта на само покрытие не нашли: в gost/registry.json раздел cpp отмечен статусом «номер ТУ не определён» — состав, толщину и способ нанесения каждый завод фиксирует в собственных технических условиях. Общее для всех деталей раздела — труба-основа идёт по сортаменту ГОСТ 10704-91 «Трубы стальные электросварные прямошовные», а покрытие наносится на неё уже готовую к отправке.

Как ЦПП соотносится с другими типами изоляции в каталоге

Сравнение только по тому, что подтверждено ГОСТами или реестром ТУ — без предположений о монтаже и сроке службы, которых нет в документах.

ЦПП и ВУС — единственные два раздела каталога, где заводские ТУ не опубликованы в открытых реестрах; остальные три раздела изоляции закрыты действующими ГОСТами.

Подкатегории раздела ЦПП

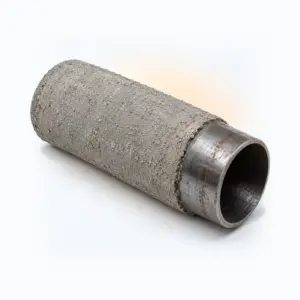

• Труба с ЦПП покрытием — стальная труба по сортаменту ГОСТ 10704-91 с нанесённым цементно-песчаным покрытием.
• Отвод с ЦПП покрытием — гнутая или сварная деталь, разворачивающая трассу на угол, с тем же покрытием, что и труба на этом участке.
• Переход с ЦПП покрытием — деталь для стыковки двух участков трассы разного диаметра.
• Тройник с ЦПП покрытием — деталь для отвода ветки от основной магистрали без врезки по месту.
• Комплектующие ОДК ЦПП — манжеты на стыки труб и фасонных деталей этой линейки, название раздела унаследовано от структуры каталога ППУ, электронной системы контроля здесь нет.

Сводная таблица по подкатегориям

Как выбрать

Отталкивайтесь от диаметра и толщины стенки трубы-основы на вашей трассе — они совпадают с сортаментом ГОСТ 10704-91. Деталь (отвод, переход, тройник) подбирайте по тому же диаметру, что у прямой трубы на этом участке, а манжету из раздела комплектующих — под фактический стык. Параметры самого ЦПП-слоя, которые не закрыты ГОСТом (толщина, состав, сцепление с металлом), уточняйте у конкретного завода-изготовителя.

Доставка

Отгрузка по РФ. Города спроса: Москва, Санкт-Петербург, Екатеринбург, Казань, Новосибирск, Нижний Новгород.

Вопросы и ответы

Какой ГОСТ действует на детали с ЦПП покрытием?

Отдельного действующего ГОСТа на цементно-песчаное покрытие в открытых реестрах нет. Труба-основа изготовлена по ГОСТ 10704-91, а параметры самого покрытия каждый завод задаёт в собственных технических условиях.

Сколько весят труба или отвод с ЦПП покрытием?

Общей таблицы веса по разделу нет — вес зависит от диаметра, толщины стенки трубы-основы и конкретного завода-изготовителя. Точный вес смотрите в карточке нужного типоразмера.

Для чего нужен слой ЦПП на трассе

Цементно-песчаное покрытие защищает наружную поверхность трубы или фасонной детали от механических повреждений при прокладке в грунте без утеплителя. В отличие от разделов ППУ и ВУС, где защитный слой совмещён с теплоизоляционной или антикоррозийной функцией, покрытие ЦПП решает только задачу механической защиты металла трубы-основы — ни утепление, ни антикоррозийный барьер оно не заменяет.

Труба-основа во всех позициях раздела — стальная электросварная прямошовная по ГОСТ 10704-91, тот же документ, что отмечен в реестре для этого раздела выше. Марку стали, толщину стенки и исполнение для конкретного типоразмера указывает карточка товара — общих для всего раздела значений нет, поскольку сортамент ГОСТ 10704-91 охватывает широкий диапазон диаметров и толщин стенки.

Где применяют каждую деталь раздела

Труба с ЦПП покрытием — прямой участок трассы. Отвод меняет направление трассы на угол без сварного стыка по месту. Переход соединяет два участка разного диаметра там, где магистраль сужается или расширяется. Тройник выводит боковую ветку от основной трассы без врезки на объекте силами монтажной организации. Манжеты из раздела «Комплектующие ОДК ЦПП» закрывают стык между соседними деталями после монтажа — название раздела унаследовано от структуры каталога ППУ, хотя электронной системы дистанционного контроля у покрытия ЦПП нет: это чисто механическая защита стыка, не электрическая диагностика.

Все детали раздела стыкуются между собой по наружному диаметру трубы-основы — при подборе ориентируйтесь на диаметр и толщину стенки, уже выбранные для прямых участков трассы, а не на диаметр самого покрытия: оно добавляет к металлу трубы сравнительно небольшую толщину и на основной размер детали не влияет.

Чем раздел ЦПП отличается от окраски трубы на объекте

Цементно-песчаное покрытие наносят на заводе до отгрузки — это заводская операция, а не окраска силами монтажной организации на объекте. Деталь приходит на трассу уже готовой к прокладке в грунте.

Как раздел ЦПП соотносится по диаметру с разделом ВУС

Оба раздела — ЦПП и ВУС — единственные в каталоге без номера ТУ в открытых реестрах: завод фиксирует параметры защитного слоя в собственной документации, а не в стандарте, доступном для сверки на сайте. Диаметр и толщину стенки стальной трубы-основы для обоих разделов подбирают по тому же сортаменту ГОСТ 10704-91 — различие между разделами только в типе защитного слоя сверху, а не в самой трубе.

Из чего состоит раздел по позициям

Самая широкая подкатегория по числу позиций — комплектующие ОДК ЦПП (116 позиций), дальше труба (60), тройник (12), отвод (40) и переход (7). Такое соотношение отражает практику трассы: манжет на стыках и прямых труб требуется больше, чем поворотов и разветвлений на типовом участке.

Какой сортамент диаметров у трубы-основы ЦПП

Диаметр трубы-основы в разделе — от 25 до 1620 мм, тот же ряд, что заложен в сортаменте ГОСТ 10704-91 для электросварных прямошовных труб. Точный шаг ряда для своего диаметра смотрите в карточке конкретного типоразмера — общего списка стандартных Ду для раздела ЦПП на сайте пока нет.
