Концевой элемент ППУ

Что такое концевой элемент ППУ и чем он отличается от заглушки

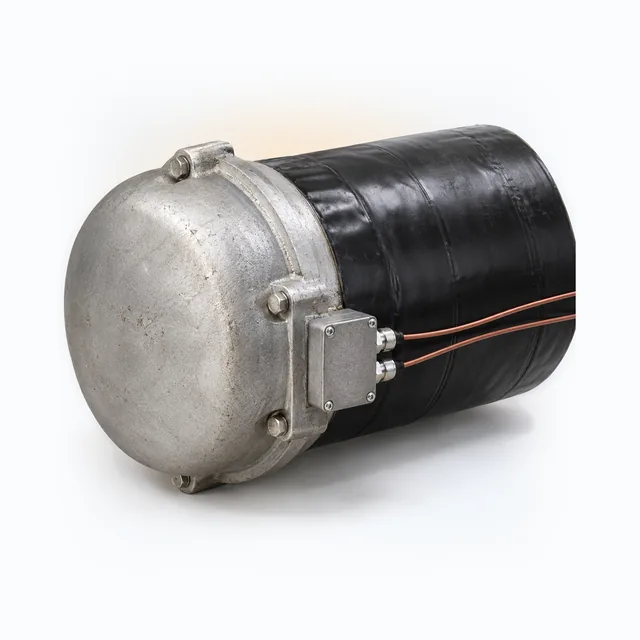

Концевой элемент ППУ — это узел на конце трубопровода, который решает две задачи сразу: герметизирует торец теплоизоляции так же, как обычная заглушка, и выводит на поверхность медные проводники СОДК для подключения детектора. Если на торце достаточно просто закрыть изоляцию от влаги, ставят заглушку; если этот же торец — точка, где обслуживающая организация будет снимать показания контроля влажности, нужен именно концевой элемент.

Устанавливают его там, где труба выходит из грунта — вводы в здания, тепловые камеры, точки перехода на надземную прокладку. Именно здесь чаще всего и проверяют показания СОДК, потому что доступ к концевому элементу не требует раскопки.

Диаметры концевого элемента ППУ

По данным фильтра каталога представлены диаметры Ø57, 89, 108, 133 мм; по полной базе товаров (с учётом всех поставщиков) диапазон диаметров концевого элемента шире — от малых вводов до магистральных Ø1020 мм, всего 39 типоразмеров:

Концевой элемент — часть системы ОДК, описанной в ГОСТ 30732-2020 (в тексте стандарта термин «ОДК» встречается более ста раз): требования касаются как герметизации торца, так и способа вывода и защиты проводников контроля.

В базе 857 позиций концевого элемента по всем поставщикам, из них с указанной ценой — 52; самые частые диаметры по числу предложений — Ø159 и Ø325 (по 60 позиций), Ø426 (56), Ø273 (54), Ø108 (53).

Для труб без заводской системы контроля на этом же торце достаточно обычной заглушки — концевой элемент нужен именно там, где предусмотрен вывод проводников СОДК.

Как выбрать концевой элемент ППУ

Диаметр — по оболочке, не по стали

Диаметр концевого элемента подбирают по наружному диаметру оболочки трубы на этом конце трассы, точно так же, как и заглушку — ошибка на шкале Ø/Ду здесь встречается чаще, чем кажется, особенно при заказе на крупные магистральные диаметры.

Исполнение по месту установки

На вводе в здание важна аккуратная герметизация в стеновом проёме — здесь часто используется исполнение совместно с манжетой стенового ввода; в открытой камере достаточно стандартного концевого элемента без дополнительной герметизации по периметру. Оболочку выбирают так же, как для остальных фасонных частей на этом же конце трассы — ПЭ под грунт до самого ввода, ОЦ на участке, который переходит в надземную или канальную прокладку.

Монтаж и сопутствующие изделия

Концевой элемент работает в связке с остальными частями системы ОДК: для подключения и измерения сопротивления изоляции нужен детектор и прочие комплектующие ОДК — терминал, ковёр или манжета стенового ввода. На самой трубе перед концевым элементом сварные стыки закрывают комплектом заделки стыков того же диаметра, чтобы проводники СОДК не прерывались на промежуточном шве. Диаметр концевого элемента и диаметр детектора на терминале не связаны напрямую — детектор подключается к выведенным проводникам независимо от диаметра самой трубы.
