Изолирующее соединение (ИС/ИФС)

Что это и где применяют

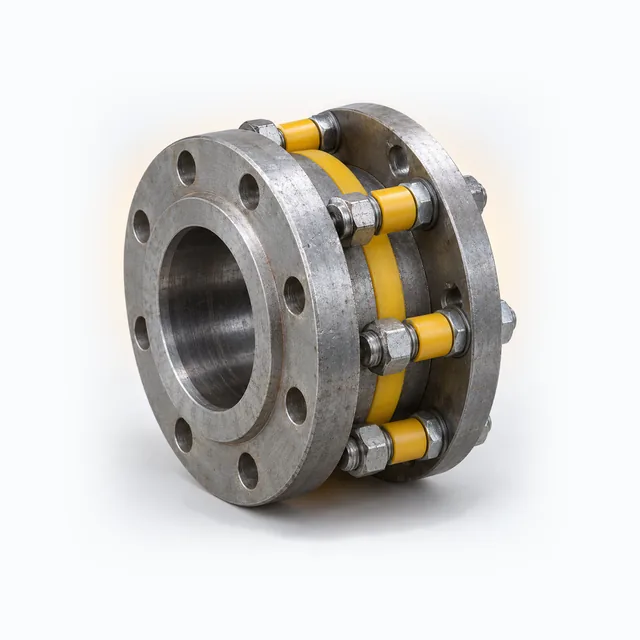

Среди позиций хаба ВУС изолирующее соединение — особый случай: все остальные изделия защищают трубу антикоррозийным покрытием снаружи, а ИС/ИФС решают другую задачу — электрически разделяют трубопровод на участки. Это нужно, чтобы работала катодная защита: ток станции защищает только свой участок сети, а изолирующая вставка не даёт ему уходить на соседние подземные сооружения или в здание. Ставят такие соединения на вводах газа и воды в дома, на границе подземного и надземного участка трубопровода, перед технологическим оборудованием, которое нужно электрически отделить от сети. Сам принцип — разрыв электрической цепи диэлектрической прокладкой и изолирующими втулками — одинаков для газа, воды и других сред; разница между проектами сводится к рабочему давлению и материалу прокладки, которые указывают в паспорте на конкретную партию, а не к другой конструкции соединения. Исполнение ИС — приварное, вставка завариваётся прямо в стык трубы; ИФС — фланцевое, две фланцевые полумуфты стягиваются болтами через диэлектрическую прокладку и изолирующие втулки, такое соединение можно разобрать при ревизии трубопровода — в этом его конструктивное отличие от неразборного ИС. В текущем ассортименте этой подкатегории все 17 позиций — именно фланцевое исполнение (ИФС); приварное ИС как типоразмерный ряд в базе отдельно не представлено.

Размеры и давление

В базе представлен ряд Ду15–Ду500 — это диаметры фланцевых соединений (ИФС), фактически представленных в каталоге:

Рабочее давление указывают в паспорте на конкретную позицию: во всех строках прайса, где давление указано в названии (от Ду15 до Ду500), встречается одно значение — Ру16; для позиций без давления в названии точный класс смотрят в паспорте конкретной партии, а не берут по умолчанию.

Как выбрать

Выбор идёт по трём параметрам: Ду трубопровода (без подгонки — ставят соединение того же диаметра, что и труба), рабочее давление Ру по паспорту изделия, и исполнение — ИС, если соединение можно один раз заварить и больше не трогать, или ИФС, если нужен разборный узел для периодической проверки переходного сопротивления. В каталоге этой подкатегории доступно только фланцевое исполнение; при проекте под приварное ИС диаметр и давление уточняют отдельным запросом. Отдельного действующего ГОСТа на изолирующие соединения в нашей базе ГОСТов нет — изделия делают по техническим условиям производителя, точные электрические и прочностные характеристики смотрят в паспорте на партию. По этой же причине частый запрос по теме — не чертёж, а именно документы на партию: паспорт изделия (параметры Ду, Ру и исполнение), сертификат соответствия техническим условиям производителя и протокол проверки переходного электрического сопротивления, который обычно оформляют при приёмке смонтированного узла. Расценка на монтаж изолирующего соединения в смете также не унифицирована — она определяется индивидуально по Ду и исполнению, а не берётся из единого сборника норм.

Монтаж и комплектующие

Изолирующее соединение монтируют в разрыв трубы ВУС или трубы другой изоляции — само по себе оно не несёт защитного покрытия снаружи. На пересечениях с дорогами участок с изолирующим соединением, как и остальную трассу, проводят через футляр ВУС, а после сварки приварного исполнения ИС зону стыка восстанавливают комплектом заделки стыков ВУС, если труба рядом несёт покрытие. Для фланцевого исполнения ИФС такой операции не требуется — соединение не варят, а стягивают болтами на уже готовых концах трубы. Зато на самом ИФС периодически проверяют переходное электрическое сопротивление между фланцами — это основная плановая процедура обслуживания разборного узла — именно её результат и фиксирует протокол проверки, который обычно запрашивают при приёмке объекта и прикладывают к паспорту узла.

Цена

Цена зависит от диаметра, исполнения и типа изоляции. Актуальная цена каждой позиции указана в списке товаров этого раздела и обновляется вместе с прайсом; итог по заказу подтверждает менеджер в счёте.
