ППУ — пенополиуретановая изоляция

Что такое ППУ изоляция

ППУ — сокращение от «пенополиуретан»: жёсткий пенопласт, который заливают между стальной трубой и защитной оболочкой прямо на заводе. Изделие в целом — «стальные трубы и фитинги с тепловой изоляцией из пенополиуретана в защитной оболочке» — так называет его сам ГОСТ 30732-2020 (раздел 1 «Область применения»). Оболочка бывает полиэтиленовой (ППУ-ПЭ) — для бесканальной подземной прокладки — или стальной оцинкованной (ППУ-ОЦ) — для проходных каналов, тоннелей и надземной прокладки; стандарт закрепляет оба варианта как равноправные, выбор делает проект по способу прокладки конкретного участка. Расчётный параметр теплоносителя по тому же разделу — рабочее давление по проекту и температура не более 150°С, в пределах графика качественно-количественного регулирования отпуска тепла 150°С — 70°С.

Внутри изолированной трубы и фитингов ГОСТ 30732-2020 закладывает систему оперативного дистанционного контроля (СОДК) — проводники-индикаторы в слое изоляции, которые позволяют находить участки с повышенной влажностью изоляции без вскрытия трассы (п. 3.1.3 стандарта). Это главная конструктивная особенность, которая отличает ППУ изоляцию от двух других типов изоляции на сайте.

Чем ППУ отличается от ППМ и ВУС

Все три типа изоляции защищают один и тот же стальной трубопровод, но по разным нормативным документам и с разной задачей. ППМ изоляция (пенополимерминеральная) выпускается по ГОСТ Р 56227-2014 — тоже тепловая изоляция, тоже предел 150°С, но без встроенной СОДК: стандарт на ППМ такой системы контроля не описывает, состояние изоляции проверяют без встроенных сигнальных проводников. ВУС — это не тепловая изоляция вовсе, а антикоррозийное покрытие весьма усиленного типа по таблице приложения Ж ГОСТ 9.602-2016: тонкий защитный слой 2,0–3,0 мм на поверхности стали, который не удерживает тепло, а защищает металл от коррозии грунта, и рассчитан на температуру эксплуатации не выше 60°С — заметно ниже, чем у ППУ и ППМ. Поэтому трубу ВУС кладут там, где важна именно коррозионная защита (газопроводы, промышленные трубопроводы, вставки без высоких теплопотерь), а ППУ и ППМ — где нужно одновременно и держать тепло, и защищать металл.

Между собой ППУ и ППМ различаются и зазором под сварку стыка: у трубы в ППУ изоляции неизолированный конец — 150±20 мм при диаметре до 219 мм включительно и 210±20 мм для больших диаметров (п. 4.8 ГОСТ 30732-2020); у ППМ — фиксированные 200±10 мм независимо от диаметра (п. 4.1.7 ГОСТ Р 56227-2014). Это разные зазоры у разных типов изоляции, и комплект заделки стыков подбирают именно под тип изоляции трубы, а не универсально.

Подкатегории хаба ППУ

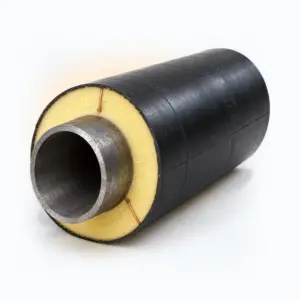

• Труба ППУ — стальная труба с заводской пенополиуретановой изоляцией в ПЭ или ОЦ оболочке — самый крупный раздел хаба, 210 позиций.

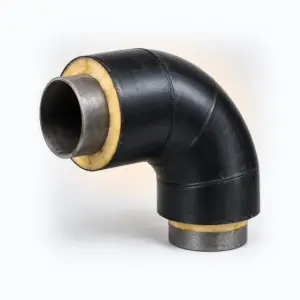

• Отвод ППУ — меняет направление трассы на углах 30, 45, 60 или 90°, с тем же трёхслойным составом изоляции, что труба.

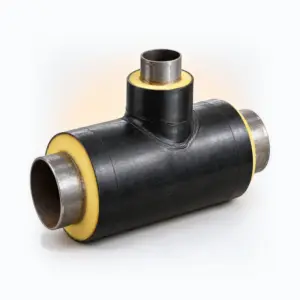

• Тройник ППУ — даёт отвод в сторону от основной трассы — равнопроходной или переходной, под ответвление меньшего диаметра.

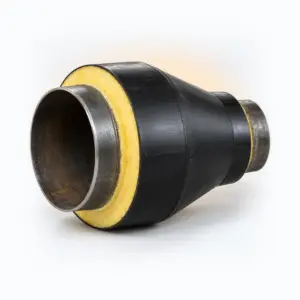

• Переход ППУ — сопрягает два участка трассы разного диаметра без лишнего сварного узла — концентрический или эксцентрический.

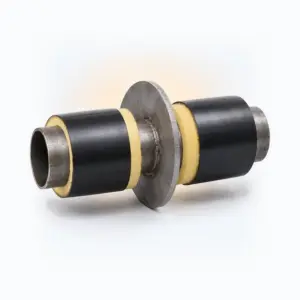

• Опора ППУ — фиксирует трубу на трассе или даёт ей скользить вдоль оси при нагреве — самый многочисленный раздел хаба, 110 позиций.

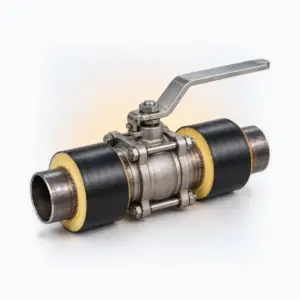

• Кран ППУ — запорная арматура с приваренными патрубками, изолированная тем же составом, что труба на этом участке.
• Компенсатор СКУ ППУ — снимает осевое удлинение трубы при нагреве за счёт упругой деформации гофры, без П-образного обвода.

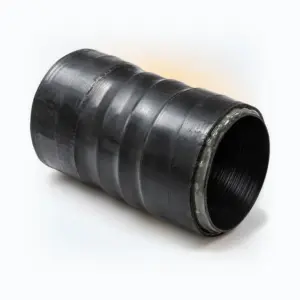

• Заделка стыков ППУ — восстанавливает изоляцию на сварном шве после монтажа — манжета или полумуфты, пена, герметизирующая лента.
• Муфта ППУ — одноместный элемент заделки стыка, который надевают на трубу целиком до сварки, термоусадочный или электросварной.

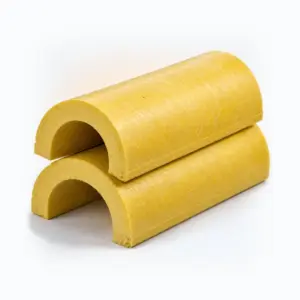

• Скорлупа ППУ — разъёмный теплоизолятор, который надевают на участок трубы без заводской изоляции — на ремонте или нестандартном узле.

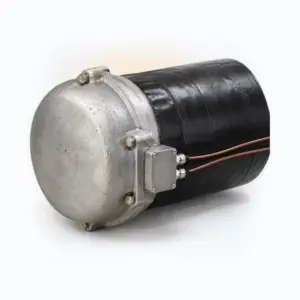

• Концевой элемент ППУ — герметизирует открытый конец трубы на границе изолированного участка и выводит проводники СОДК.
• Заглушка ППУ — закрывает торец трубы или фитинга в месте, где изоляция обрывается — у концевого элемента или временно неподключённого патрубка.

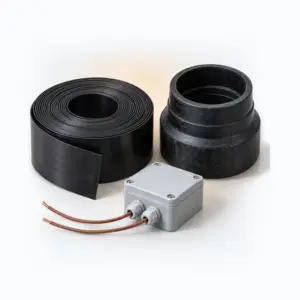

• Комплектующие ОДК ППУ — ковёр, терминал, детектор и манжета — обслуживают систему оперативного дистанционного контроля влажности изоляции (СОДК).

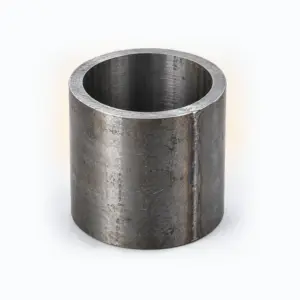

• Футляр ППУ — защитный кожух для прокладки трубы через пересечения с дорогами и другими коммуникациями — всего 2 позиции в каталоге.

Сводная таблица по подкатегориям

Для заделки стыков, муфты и скорлупы нет отдельного размерного ряда по ГОСТ 30732-2020 — эти изделия подбирают строго под диаметр трубы, на которой выполнен стык или участок, поэтому их диапазон совпадает с диапазоном самой трубы ППУ.

Как выбрать: оболочка, толщина, ОДК

Оболочка — первый параметр выбора: полиэтиленовая (ПЭ) ставится при бесканальной подземной прокладке, оцинкованная стальная (ОЦ) — в проходных каналах, тоннелях и на надземных участках (раздел 1 ГОСТ 30732-2020). Выбор задаёт проект по способу прокладки конкретного участка, а не тип трубы или фитинга сам по себе — труба, отвод, тройник и переход на одной трассе идут в одной и той же оболочке.

Толщина слоя ППУ нормирована таблицами приложений Г и Д ГОСТ 30732-2020 и растёт вместе с диаметром трубы и оболочки — единого числа толщины «для всех размеров» стандарт не задаёт, точное значение смотрят по конкретному сочетанию диаметра трубы и диаметра оболочки в этих таблицах. «Ду N» в названии товара указывают только для диаметров из стандартного ряда (DN_TO_DU в справочнике сайта, например 325 мм = Ду300, 159 мм = Ду150), для прочих — пишут Ø в миллиметрах.

ОДК — это не отдельная изоляция, а комплект для системы оперативного дистанционного контроля (СОДК): проводники-индикаторы закладывают в изоляцию при изготовлении трубы и фитинга (п. 4.24 ГОСТ 30732-2020), а ковёр, терминал, детектор и манжету из раздела «Комплектующие ОДК» подбирают отдельно при монтаже и обслуживании трассы — это расходные элементы самой системы контроля, а не замена изоляции.

Монтаж на трассе

Трубу ППУ сваривают в прямых участках, на поворотах ставят отвод, на разветвлении — тройник, на смене диаметра — переход, а осевое удлинение трассы при нагреве снимает компенсатор СКУ. Каждый сварной стык закрывают комплектом заделки или муфтой того же диаметра, а открытый конец изолированного участка — концевым элементом с выводом проводников СОДК.

Доставка

Отгрузка по РФ. Основной спрос на изделия в ППУ изоляции — из Москвы, Санкт-Петербурга, Екатеринбурга, Казани и Новосибирска; диаметр, оболочку (ПЭ или ОЦ) и тип изоляции (ППУ, не ППМ и не ВУС) указывайте в заявке сразу, чтобы поставщик сразу подбирал позицию по нужному стандарту.
