Труба ППУ

Труба ППУ на трассе теплоснабжения

Труба ППУ — это стальная труба-основа (бесшовная по ГОСТ 8732 или электросварная по ГОСТ 10704, 10705 либо 20295 — конкретный стандарт зависит от диаметра и партии стали), на которую на заводе напылён слой пенополиуретана и надета защитная оболочка: полиэтиленовая (ПЭ) для подземной бесканальной прокладки или оцинкованная стальная (ОЦ) для надземных эстакад и проходных каналов. Именно такая труба физически образует теплотрассу в её бесканальном исполнении — по стали идёт теплоноситель, а слой ППУ и оболочка держат тепло и не пускают грунтовую влагу к металлу без строительства отдельного канала.

Диаметр в названии товара — это наружный диаметр стали (Dн), а не условный проход (Ду): так принято маркировать трубу на складе и в прайсе («Ø108», «Ø325»). Ду совпадает с Dн только для части типоразмеров (Ø159 = Ду150, Ø325 = Ду300, Ø426 = Ду400), и смешивать эти две шкалы при заказе не стоит — расход и подбор арматуры считают именно по Ду.

Размеры, оболочка и масса трубы ППУ

В базе 44 типоразмера трубы ППУ — от Ø15 до Ø1420 мм. Ниже — реальные значения толщины стали и массы погонного метра по ГОСТ 30732-2020 для части типоразмеров (оболочка ПЭ, усиленный слой изоляции, класс 2):

Стенка стали и класс изоляции

Толщина стенки стали растёт вместе с диаметром — от 3 мм на Ø57 до 12 мм на Ø1420, по ряду базового стандарта на трубу. Класс изоляции (1 или 2 по ГОСТ 30732-2020) задаёт толщину слоя ППУ: класс 2 толще, меньше теплопотери на трассе, но больше наружный диаметр оболочки и масса метра — на крупных диаметрах (от Ø920 и выше) в базе по ПЭ встречается в основном класс 1.

Как выбрать трубу ППУ

Оболочка — ПЭ или ОЦ

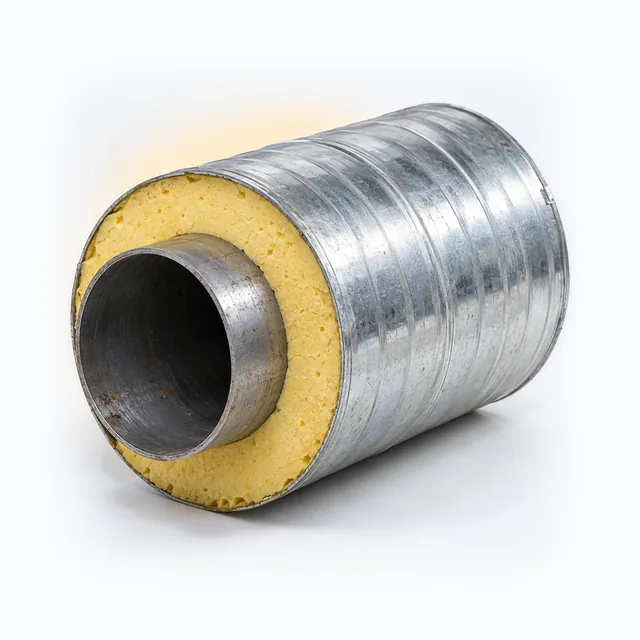

Полиэтиленовую оболочку берут под грунт — она держит влагу десятилетиями без обслуживания и легче оцинкованной. Оцинкованную оболочку ставят на надземных участках — эстакадах, в проходных каналах и технических подпольях, где важна механическая защита и устойчивость к ультрафиолету, а не влагостойкость под землёй.

СОДК — контроль без раскопки

Исполнение с СОДК (система оперативного дистанционного контроля влажности изоляции) добавляет в тело трубы два медных проводника. На концевых элементах и в камерах эти провода выводят на детектор — прибор показывает увлажнение изоляции по сопротивлению, и трассу не нужно вскрывать, чтобы найти протечку.

Монтаж стыков и сопутствующие изделия

Трубу поставляют прямыми участками (обычно 6 или 12 м), на объекте их соединяют сваркой, и каждый сварной стык нужно закрыть отдельно — непрерывность изоляции и оболочки на шве обязательна по ГОСТ 30732-2020. Для этого на трассе из трубы ППУ понадобятся: комплект заделки стыков на каждый сварной шов, термоусадочная или электросварная муфта как альтернатива комплекту на трубах меньших диаметров, неподвижные и скользящие опоры для фиксации трубы на эстакаде или в канале, концевые элементы на вводах в здания и камеры и, если трасса закрывается запорной арматурой, шаровой кран в ППУ изоляции с тем же диаметром оболочки.

Цена трубы ППУ

Цена зависит от диаметра, исполнения и типа изоляции. Актуальная цена каждой позиции указана в списке товаров этого раздела и обновляется вместе с прайсом; итог по заказу подтверждает менеджер в счёте.

Доставка трубы ППУ

Отгрузка по РФ. Основной спрос на трубу ППУ идёт из Москвы, Санкт-Петербурга, Екатеринбурга, Казани, Новосибирска и Тюмени.
