ППМ — пенополимерминерал

Что такое ППМ изоляция

ППМ — пенополимерминеральная изоляция: вспененный высоконаполненный композиционный материал на основе полиуретановых компонентов и минерального наполнителя, которым покрывают стальную трубу в едином процессе изготовления (ГОСТ Р 56227-2014, п. 3.1.8). По плотности изоляцию условно делят на три слоя: наружный уплотнённый, средний и внутренний уплотнённый, прилегающий к трубе (п. 4.1.2). Расчётная температура теплоносителя в сети с трубопроводами в ППМ изоляции — не более 150 °С при количественно-качественном регулировании отпуска тепловой энергии (п. 4.1.3); эксплуатация при температуре выше 150 °С стандартом не допускается (п. 10.8). Трубы и фасонные изделия предназначены для подземной (канальной и бесканальной) и надземной прокладки тепловых сетей (область применения стандарта). Торцы труб на длину (200±10) мм остаются свободными от изоляции — под этот зазор в каталоге отдельная подкатегория комплектов заделки стыков.

Про «ОДК ППМ»: что это и чего в каталоге нет

Систему дистанционного контроля (ОДК) — сигнальные провода в изоляции для обнаружения протечки — описывает ГОСТ 30732-2020 для труб в ППУ изоляции, и в каталоге под неё есть отдельный раздел Комплектующие ОДК (ковер, терминал, детектор, манжета). У труб и фасонных изделий в ППМ изоляции по ГОСТ Р 56227-2014 такой системы в тексте стандарта нет, и в базе каталога позиций с признаком ОДК для ППМ не найдено. Если вы искали «ОДК ппм» — скорее всего нужна система контроля именно для труб в ППУ изоляции, а не в ППМ.

Как ППМ сравнивается с другими типами изоляции в каталоге

Температурный потолок у ППМ (150 °С) выше, чем у гибкой системы (95–115 °С по разным ГОСТам), и совпадает по порядку с расчётным диапазоном ППУ — оба стандарта ориентированы на тепловые сети, а не на водоснабжение напрямую.

Подкатегории раздела ППМ

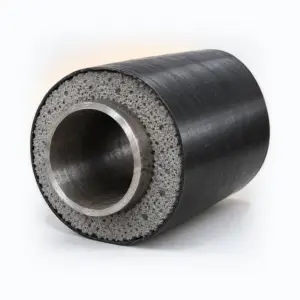

• Труба ППМ — стальная труба с заводской ППМ изоляцией для подземной и надземной прокладки тепловых сетей.
• Отвод ППМ — крутоизогнутый или сварной отвод с тем же диаметром изоляции, что у прямой трубы на этом участке.
• Переход ППМ — деталь для стыковки двух диаметров трубы, в каталоге пока одна позиция.
• Тройник ППМ — равнопроходной или переходной тройник для отвода ветки от магистрали.
• Компенсатор в ППМ изоляции — осевой сильфонный компенсатор, теплоизоляцию которого выполняют уже при монтаже на трассе.
• Кран в ППМ изоляции — предызолированный шаровой кран с приваренными патрубками под изоляцию.
• Опора в ППМ изоляции — неподвижная или скользящая опора, фиксирующая трубопровод в канале или на эстакаде.

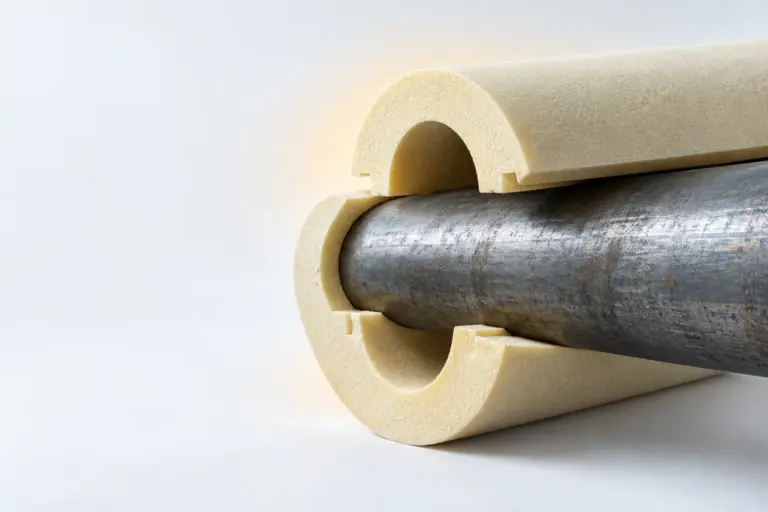

• Скорлупа ППМ — разъёмный полуцилиндр изоляции для ремонтного или нестандартного участка трубы без заводского слоя.
• Комплект заделки стыков ППМ — изоляция свободного от заводского слоя зазора (200±10 мм) на сварном стыке.

Сводная таблица по подкатегориям

Как выбрать

Диаметр изоляции фасонных изделий (отвод, переход, тройник, опора) по ГОСТ Р 56227-2014 равен диаметру изоляции прямой трубы на этом участке (п. 4.1.9) — отталкивайтесь от трубы ППМ, которая уже стоит или проектируется на трассе. Комплект заделки стыков подбирайте под зазор 200±10 мм на сварном соединении, а скорлупу — под диаметр трубы без заводской изоляции на ремонтируемом участке. Расчётную толщину изоляции собственный размерный ряд ГОСТ не задаёт — по п. 4.1.6 её определяют расчётом для конкретного проекта, поэтому финальный диаметр изоляции уточняйте у завода-изготовителя выбранной позиции.

Маркировка позиций в ассортименте опирается на условное обозначение по приложению А ГОСТ Р 56227-2014: диаметр трубы, толщина стенки и толщина ППМ изоляции через дефис, например «Труба ППМИ-219х6-45» — труба наружным диаметром 219 мм, стенкой 6,0 мм, в изоляции толщиной 45 мм. По приложению А наружный диаметр стальной трубы и фасонных изделий в типовой конструкции — от 20 до 1020 мм, что совпадает с диапазоном большинства подкатегорий в таблице выше.

Доставка

Отгрузка по РФ. Города спроса: Москва, Екатеринбург, Тюмень, Казань, Новосибирск, Нижний Новгород, Краснодар.

Вопросы и ответы

ППМ изоляция — что это такое?

Пенополимерминеральная изоляция — вспененный композиционный материал на основе полиуретана и минерального наполнителя, которым покрывают стальную трубу в едином процессе изготовления (ГОСТ Р 56227-2014). Условно состоит из трёх слоёв разной плотности: наружного, среднего и внутреннего.

Как расшифровывается ППМ изоляция?

ППМ — сокращение от «пенополимерминеральная» (п. 3.2.2 ГОСТ Р 56227-2014): композитный материал на основе полиуретановых компонентов и минерального наполнителя.

Чем отличаются ППУ и ППМ изоляция?

По документам в реестре: у ППУ (ГОСТ 30732-2020) есть защитная оболочка и система дистанционного контроля (ОДК), у ППМ (ГОСТ Р 56227-2014) — три слоя изоляции без собственной размерной таблицы и без системы ОДК в тексте стандарта. Расчётная температура у ППМ — до 150 °С.

Есть ли система ОДК у труб в ППМ изоляции?

В тексте ГОСТ Р 56227-2014 система дистанционного контроля (ОДК) не описана, и в базе каталога позиций ППМ с таким признаком нет. Система ОДК относится к трубам в ППУ изоляции по ГОСТ 30732-2020.

Чем отличается монтаж трубы в ППМ изоляции от трубы в ППУ изоляции

У раздела ППМ нет собственной защитной оболочки и системы ОДК, которые предусмотрены стандартом ГОСТ 30732-2020 для трубы ППУ — три слоя изоляции самого ППМ наносят на трубу в едином заводском процессе без отдельного защитного кожуха сверху.
