Кран шаровой в ППУ изоляции

Что такое кран ППУ и где его ставят

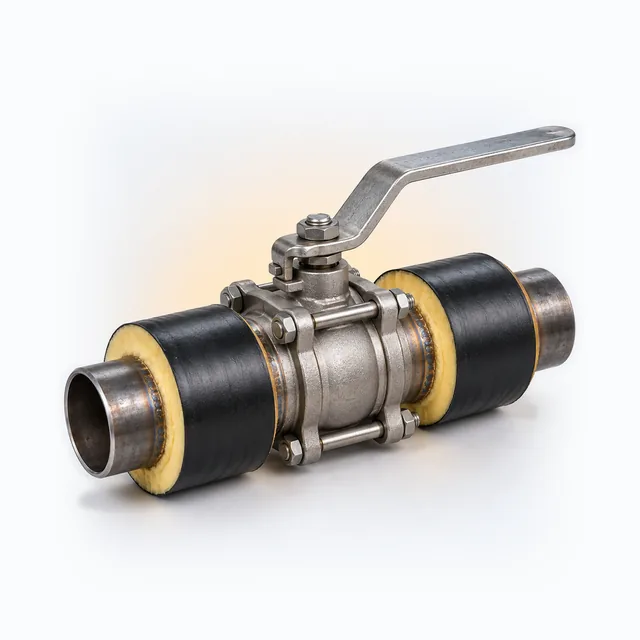

Кран ППУ — это шаровой кран (или поворотный затвор на больших диаметрах) с приварными патрубками, который после монтажа в трассу покрывают пенополиуретановой изоляцией и оболочкой так же, как трубу на соседнем участке. Ставят его на ремонтных участках, перед вводом в здание и на ветках, которые нужно уметь отключать без перекрытия всей магистрали.

Запорную арматуру на тепловых сетях по проекту применяют в виде шаровых кранов или поворотных затворов — конкретную марку и конструкцию крана определяет проект, а не каталог. Задача каталожной позиции «кран ППУ» — именно изолированный узел с приваренными патрубками под нужный диаметр трассы. Отдельная конструкция в приложении к ГОСТ 30732-2020 — тройник с шаровым краном воздушника: здесь кран ставят не на основную магистраль, а на боковой отвод тройника для выпуска воздуха из верхней точки трассы при заполнении теплоносителем.

Диаметры крана ППУ

В базе 49 диаметров оболочки, но основной объём спроса приходится на диапазон Ø32-530 мм — именно здесь наибольшее число позиций у разных поставщиков:

Шток шарового крана должен быть герметично изолирован ППУ в защитном кожухе — это прямое требование ГОСТ 30732-2020 (п. 4.21).

В базе 1079 позиций крана по всем поставщикам, из них 64 с указанной ценой. По количеству предложений чаще всего встречаются диаметры Ø159 (74), Ø273 (71), Ø325 (70), Ø57 и Ø426 (по 68), Ø108 (67), Ø76 и Ø89 (по 66).

Выбор марки и конструкции самого крана (или поворотного затвора) определяется проектом тепловой сети, а не каталогом ППУ-изделий — каталожная позиция фиксирует только диаметр патрубков, тип оболочки и исполнение изоляции штока, но не модель арматуры конкретного производителя.

Как выбрать кран ППУ

Диаметр и класс давления

Диаметр патрубков крана должен совпадать с оболочкой трубы на трассе; температурный класс и рабочее давление (Ру) арматуры зависят от производителя и указаны отдельно в карточке — каталожный раздел не унифицирует эти параметры под один стандарт, их уточняют по конкретной позиции. Диаметр оболочки крана при заказе сверяют с тем же параметром соседней трубы и фасонных частей на узле отключения, а не подбирают отдельно по номеру модели арматуры.

Оболочка и привод

Оболочка выбирается так же, как для трубы на этом участке — ПЭ под грунт, ОЦ для камеры или надземного исполнения. Привод крана (ручной рычаг, редуктор) также указывается отдельно и не входит в параметры самой ППУ-изоляции.

Монтаж и сопутствующие изделия

Оба патрубка крана после сварки с трубой закрывают комплектом заделки стыков того же диаметра — непрерывность изоляции на стыке с краном обязательна так же, как и на любом другом сварном соединении трассы. Рядом с краном часто ставят концевой элемент, если участок с запорной арматурой одновременно является точкой вывода СОДК, и неподвижную опору, фиксирующую трубу у массивного узла арматуры. Базовая труба для приварных патрубков крана соответствует тем же стандартам, что и труба на трассе: ГОСТ 8732 (164 позиции в полной выборке), ГОСТ 10704/10705 (107) или ГОСТ 10704 (100).

Цена крана ППУ

Цена зависит от диаметра, исполнения и типа изоляции. Актуальная цена каждой позиции указана в списке товаров этого раздела и обновляется вместе с прайсом; итог по заказу подтверждает менеджер в счёте.

Доставка

Отгрузка по РФ. Кран ППУ заказывают под конкретный узел отключения — спрос идёт из Москвы, Санкт-Петербурга, Екатеринбурга и Казани. Количество кранов на объекте определяет проект тепловой сети по числу узлов отключения, предусмотренных схемой.
