Компенсатор сильфонный (СКУ) ППУ

Что такое сильфонный компенсатор ППУ и зачем он нужен рядом с опорой

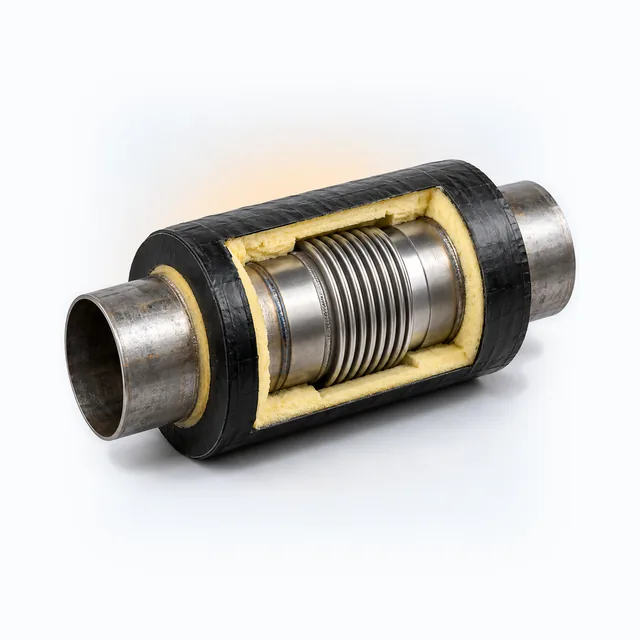

Сильфонный компенсатор — это узел с гофрированной металлической оболочкой (сильфоном), который растягивается и сжимается при температурных подвижках трубы, снимая осевое напряжение на этом участке трассы. Это альтернатива П-образному компенсатору из гнутой трубы: сильфон экономит место там, где классический компенсатор физически не помещается по трассировке, особенно на плотной городской застройке.

Компенсатор работает в паре с неподвижной опорой, а не заменяет её: опора фиксирует трубу по обе стороны узла и не даёт усилию уйти на соседние участки, а сильфон внутри самого компенсатора забирает удлинение. Проектная схема расстановки — неподвижная опора с обеих сторон компенсатора — задана самой логикой узла: без фиксации по краям усилие уходит на соседние участки трассы, а не в гофру сильфона.

Размеры и диаметр компенсатора ППУ

По данным фильтра каталога представлен диаметр оболочки Ø325 мм; по полной базе товаров диаметры компенсатора совпадают с рядом диаметров трубы ППУ — от малых вводов до магистральных Ø свыше 1000 мм:

Патрубки компенсатора приваривают к трубе того же диаметра, что и трасса, — базовая сталь патрубков соответствует тем же стандартам, что и у трубы на этом участке (ГОСТ 8732, 10704/10705 или 20295). В каталоге 68 позиций компенсаторов, и диапазон диаметров патрубков повторяет линейку трубы ППУ — от малых вводных диаметров до магистральных.

Разделение на два разных стандарта — не формальность: ГОСТ 32935 отвечает за то, что сильфон выдержит расчётное число циклов растяжения-сжатия без усталостного разрушения, а ГОСТ 30732-2020 — за то, что узел не промёрзнет и не наберёт влагу в месте сопряжения с ППУ-изоляцией трассы.

Как выбрать компенсатор ППУ

Стартовый или осевой сильфонный

Стартовый сильфонный компенсатор теплоизолируют уже при монтаже теплопровода на объекте, а осевое сильфонное компенсационное устройство изолируют на предприятии-изготовителе — это разные по технологии узла исполнения, и на этапе заказа нужно знать, какое именно предусмотрено проектом.

Диаметр и гидроизоляция после монтажа

Диаметр компенсатора подбирают по диаметру оболочки трубы на трассе, а не по диаметру соседнего фасонного изделия — отвода или тройника того же участка. После монтажа компенсатора в трубопровод его гидроизолируют одной термоусаживаемой или электросварной ПЭ муфтой — конструкция стартового компенсатора по стандарту должна позволять именно такую герметизацию одной муфтой, а не развёрнутым комплектом заделки. Детали и сварные швы стартового компенсатора по стандарту должны выдерживать нагрузки и от распорного усилия сильфона, и от температурных деформаций трубы уже после запуска узла — то есть расчёт прочности ведётся на оба вида нагрузки сразу, а не только на само удлинение трубы.

Монтаж и сопутствующие изделия

Рядом с компенсатором по трассе обязательно стоит неподвижная опора — без неё сильфон не сможет работать расчётно. Патрубки компенсатора после сварки с трубой закрывают той самой муфтой заделки, а не стандартным комплектом, если диаметр и конструкция узла позволяют (термоусадка до 450 мм, выше — сварная муфта).

Цена компенсатора ППУ

Цена зависит от диаметра, исполнения и типа изоляции. Актуальная цена каждой позиции указана в списке товаров этого раздела и обновляется вместе с прайсом; итог по заказу подтверждает менеджер в счёте.

Доставка

Отгрузка по РФ. Компенсатор заказывают под конкретную точку компенсации по проекту, обычно вместе с неподвижными опорами и трубой того же диаметра — спрос концентрируется в Москве, Санкт-Петербурге и Екатеринбурге. Количество компенсаторов на трассе определяет проект по расчётной длине температурного удлинения между неподвижными точками, а не выбирается по каталогу отдельно от схемы расстановки опор.
