Неподвижная опора ППУ

Что такое опора ППУ и зачем она нужна на трассе

Опора ППУ — это конструкция, которая воспринимает осевые усилия трубопровода при нагреве и остывании и передаёт их на несущие элементы — эстакаду, канал, фундамент. Труба на трассе удлиняется при нагреве теплоносителем, и без правильно расставленных опор это удлинение переломало бы саму трубу или сорвало стыки на соседних фасонных частях.

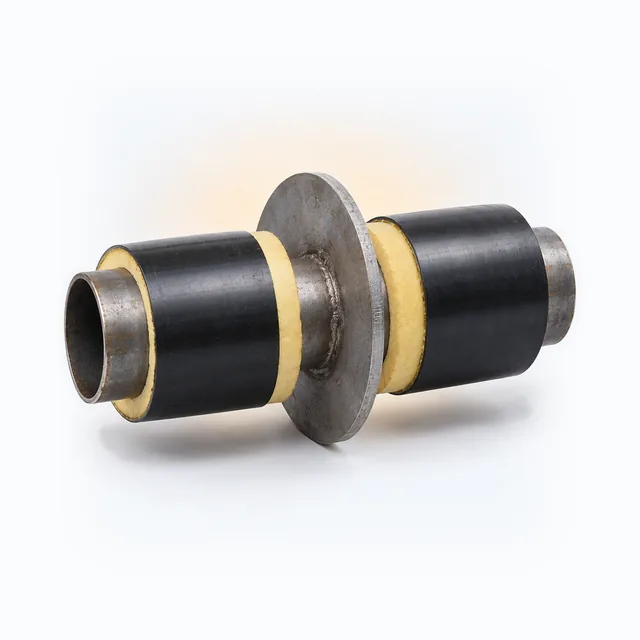

Неподвижная опора жёстко фиксирует трубу в одной точке и воспринимает полное осевое усилие компенсации — её ставят там, где трасса должна оставаться на месте несмотря на тепловое расширение (у тройников, компенсаторов, перед вводами). Скользящая опора, наоборот, даёт трубе двигаться вдоль своей оси при нагреве — её расставляют по длине прямого участка между неподвижными точками.

Размеры и диаметры опоры ППУ

В базе 110 позиций — самый широкий раздел хаба ППУ по количеству товаров. Диаметр опоры всегда подбирают по наружному диаметру оболочки трубы, на которую она ставится:

Место крепления неподвижной опоры к стальной трубе защищено отдельно от основной оболочки, а сам тип опоры и шаг расстановки скользящих опор на трассе определяет проект тепловой сети, а не каталог, — изделие унифицировано по диаметру и типу, но не по расчётной нагрузке конкретного участка.

В базе 1426 позиций опоры по всем поставщикам, 110 из них с указанной ценой; по числу предложений чаще встречаются диаметры Ø426 (92), Ø325 (91), Ø57 (78), Ø108 (75), Ø76 (74).

Опору под углом 90° отдельно выделяют там, где неподвижная точка совмещена с поворотом трассы — здесь опора держит усилие и от осевого расширения, и от смены направления потока.

Как выбрать опору ППУ

Неподвижная или скользящая

Если рядом стоит тройник, кран или компенсатор, которые нельзя сдвигать при тепловом расширении соседних участков, здесь нужна неподвижная опора. На протяжённом прямом участке без таких узлов трубу расставляют на скользящих опорах с шагом, который задаёт проект. Тип и количество опор определяются проектной документацией, а не каталогом.

ГОСТ 30732-2020 также запрещает изготавливать неподвижные опоры (как и отводы, тройники, переходы и патрубки компенсаторов) из спиральношовных труб — заготовка под опору должна быть прямошовной или бесшовной.

Диаметр и оболочка

Диаметр опоры — по оболочке трубы на этом участке, так же как у фасонных частей. Оцинкованную оболочку выбирают для надземного или канального исполнения, где опора может подвергаться дополнительным механическим воздействиям, полиэтиленовую — для подземной бесканальной прокладки.

Монтаж и сопутствующие изделия

Неподвижную опору чаще всего ставят рядом с тройником, компенсатором или краном — именно эти узлы создают сосредоточенную нагрузку, которую нужно удержать на месте. Скользящие опоры расставляют по прямым участкам между такими точками, а стыки трубы рядом с опорой закрывают комплектом заделки стыков так же, как и на любом другом сварном шве трассы.

Цена опоры ППУ

Цена зависит от диаметра, исполнения и типа изоляции. Актуальная цена каждой позиции указана в списке товаров этого раздела и обновляется вместе с прайсом; итог по заказу подтверждает менеджер в счёте.

Доставка

Отгрузка по РФ. Опора ППУ — одна из самых заказываемых позиций хаба по числу штук на проект; спрос идёт из Москвы, Санкт-Петербурга, Екатеринбурга, Тюмени и Челябинска, где активно строят и ремонтируют тепловые сети на эстакадах и в каналах. В базе раздела 110 позиций — больше, чем в любом другом разделе хаба ППУ.
