Переход ППУ

Что такое переход ППУ и где он нужен

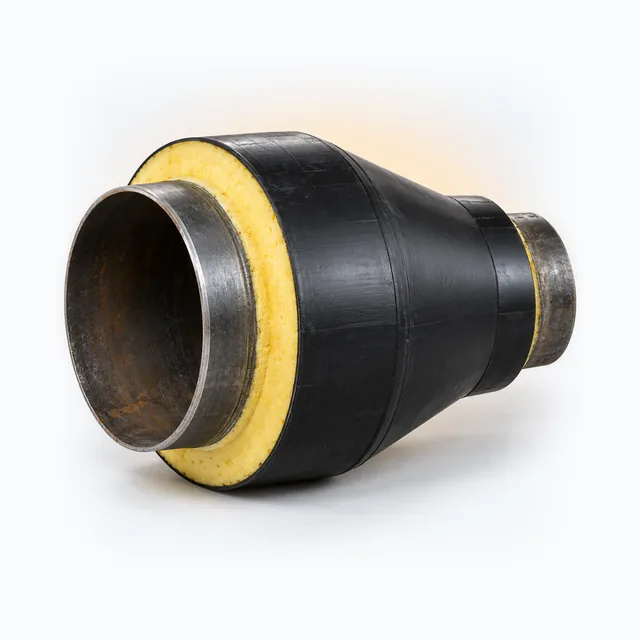

Переход ППУ — это конический патрубок, который меняет диаметр трубопровода на стыке участков разного сечения: например, где магистраль Ø159 сужается до Ø108 перед вводом в менее нагруженную ветку. В отличие от тройника, переход не создаёт разветвления — поток идёт в одном направлении, просто сечение трубы и оболочки меняется плавно, без ступеньки и турбулентности на стыке.

Переход бывает концентрическим (ось большого и малого конца совпадает) и эксцентрическим (оси смещены, нижняя образующая остаётся на одном уровне). Концентрический используют чаще — он проще по геометрии и симметрично ложится на опоры; эксцентрический ставят там, где важно сохранить постоянный уровень низа трубы при смене диаметра, например на эстакаде с фиксированной отметкой опорных узлов.

Диаметры перехода ППУ

В базе 3 базовых диаметра оболочки — Ø32, 89, 108 мм, у каждого — исполнение на меньший диаметр входа:

При заказе нужны оба диаметра — больший и меньший конец, а не один общий размер; теплоизоляция и оболочка перехода выпускаются по ГОСТ 30732-2020, базовая труба-заготовка — по ГОСТ 8732, 10704/10705 или 20295 в зависимости от диаметра и стали.

ГОСТ 30732-2020 отдельно запрещает изготавливать переходы (а также отводы, тройники, неподвижные опоры и патрубки компенсаторов) из спиральношовных труб — заготовка должна быть прямошовной или бесшовной. В базе 43 позиции перехода с 43 диаметрами по оболочке, и у каждого диаметра — своё распределение базового стандарта стали: ГОСТ 8732 (178 позиций в полной выборке), ГОСТ 10704/10705 (161) или ГОСТ 20295 (103).

Как выбрать переход ППУ

Концентрический или эксцентрический

Концентрический переход берут по умолчанию — он дешевле в изготовлении и подходит для большинства узлов смены диаметра на подземной трассе. Эксцентрический заказывают только там, где проект требует сохранить отметку низа трубы — иначе разница в положении оси создаст излом трассы на опоре. Выбор между ними задаёт требование проекта, а не каталог.

Оболочка под способ прокладки

ПЭ-оболочку выбирают для подземного участка смены диаметра, ОЦ — для надземного или канального, так же как для соседней трубы и фасонных частей на этом же отрезке трассы.

Монтаж и сопутствующие изделия

У перехода два сварных стыка разного диаметра, и каждый закрывается своим размером комплекта заделки стыков — комплект на большом конце и комплект на малом не совпадают. Если сразу за переходом трасса меняет направление, ставят отвод уже по меньшему диаметру. На узле смены диаметра часто монтируют и неподвижную опору — переход сечения добавляет точку, где нужно зафиксировать трубу от смещения. Если на участке предусмотрен контроль влажности, провода СОДК через переход заводят без разрыва — иначе показания с меньшего диаметра трассы станут недоступны для детектора на следующем концевом элементе. Концентрический и эксцентрический переход изготавливают по одному и тому же разделу стандарта, разница только в геометрии конуса.

Цена перехода ППУ

Цена зависит от диаметра, исполнения и типа изоляции. Актуальная цена каждой позиции указана в списке товаров этого раздела и обновляется вместе с прайсом; итог по заказу подтверждает менеджер в счёте.

Доставка

Отгрузка по РФ. Переход ППУ чаще заказывают вместе с трубой и отводом на один объект — спрос концентрируется в тех же городах: Москва, Санкт-Петербург, Екатеринбург, Казань, Новосибирск. Количество перехода на объекте равно числу точек смены диаметра по проекту.
