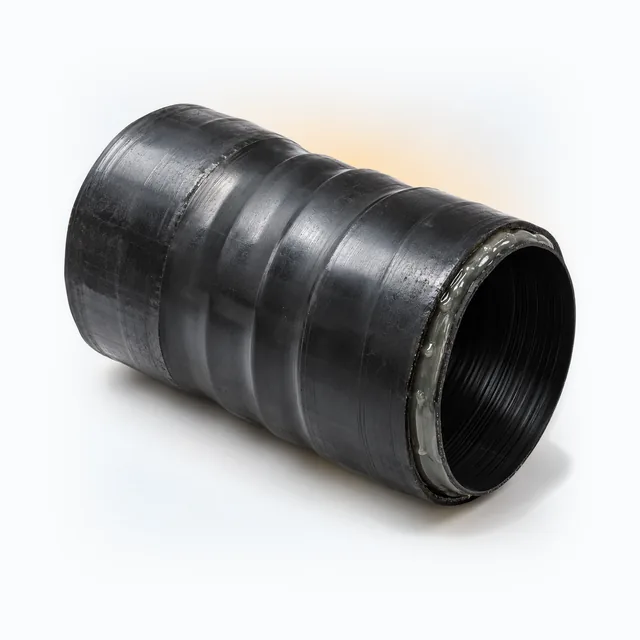

Муфта ППУ (термоусадочная/электросварная)

Что такое муфта ППУ и когда она заменяет комплект заделки

Муфта ППУ — это цельная гильза из полиэтилена, которую надевают на трубу ещё до сварки стыка, а после сварки и контроля шва сдвигают на место соединения и герметизируют: термоусадочную муфту обжимают нагревом, электросварную — свариваются оплавлением торцов встроенным нагревательным элементом без открытого огня. Это альтернатива многокомпонентному комплекту заделки стыков там, где диаметр позволяет использовать готовую одноместную гильзу вместо набора манжеты, пены и ленты.

ГОСТ 30732-2020 прямо разрешает термоусаживаемую муфту с гидроизоляцией мастичными материалами только для стыков с диаметром ПЭ оболочки до 450 мм включительно, а для диаметра 450 мм и более рекомендует применять исключительно сварные муфты. На крупных магистральных диаметрах, где муфта такого типа не подходит, стык закрывают комплектом заделки стыков.

Материал и размер муфты ППУ

Для изготовления муфт по стандарту используется исключительно первичный полиэтилен ПЭ 80 или ПЭ 100, классифицированный по ГОСТ ISO 12162, — в отличие от самой оболочки трубы, где допускается до 10% вторичного гранулированного ПЭ. Размер муфты подбирают по диаметру оболочки трубы на стыке:

Конструкция стыкового соединения, закрытого муфтой, должна выдерживать не менее 1000 циклов испытаний по нормативному документу, на который ссылается ГОСТ 30732-2020, — это требование к самой технологии заделки, а не к отдельной партии материала.

В базе 38 позиций муфты с указанной ценой — заметно меньше, чем, например, 110 позиций опоры или 76 позиций тройника того же хаба, что соответствует более узкому ряду допустимых диаметров (до 450 мм) против полного ряда труб и фитингов.

Для изготовления самой оболочки трубы допускается до 10% вторичного полиэтилена из труб собственного производства, а вот для муфты стандарт такой допуск не даёт — только первичный ПЭ 80 или ПЭ 100, потому что стык несёт более высокую механическую и герметизирующую нагрузку, чем ровный участок оболочки.

Как выбрать муфту ППУ

Термоусадочная или сварная

До Ø450 мм включительно по ГОСТ 30732-2020 допускается термоусадочная муфта с гидроизоляцией мастичными материалами. На диаметре 450 мм и более стандарт рекомендует применять только сварные муфты.

Муфта на компенсаторе

Отдельный случай — гидроизоляция стартового сильфонного компенсатора: после монтажа компенсатора в трубопровод его закрывают одной термоусаживаемой или электросварной ПЭ муфтой, а не стандартным комплектом заделки — это прямо прописано в ГОСТ 30732-2020 для сильфонных компенсаторов. Та же логика применима к муфте на патрубке арматуры — если диаметр не превышает 450 мм, одна муфта заменяет развёрнутый комплект заделки.

Монтаж и сопутствующие изделия

Муфту надевают на трубу до сварки стыка, а не после. После усадки или сварки муфты стык проверяют на герметичность так же, как и любой другой, закрытый комплектом заделки стыков на соседнем участке трассы того же диаметра.

Цена муфты ППУ

Цена зависит от диаметра, исполнения и типа изоляции. Актуальная цена каждой позиции указана в списке товаров этого раздела и обновляется вместе с прайсом; итог по заказу подтверждает менеджер в счёте.

Доставка

Отгрузка по РФ. Муфту заказывают партией под количество сварных стыков на трассе — спрос концентрируется там же, где активно укладывают трубу ППУ: Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Количество муфт на объекте соответствует числу сварных стыков в проекте, а не метражу трубы на участке.
