Отвод ППУ

Что такое отвод ППУ и где он стоит на трассе

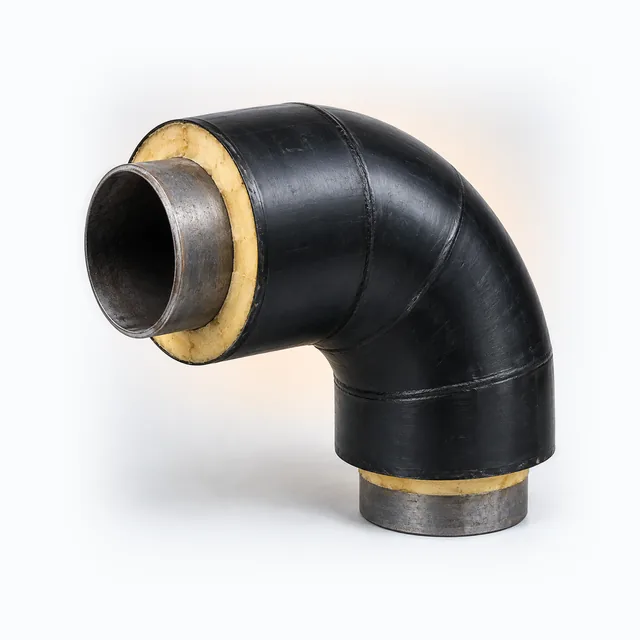

Отвод ППУ — это гнутый (крутоизогнутый) или сварной секторный участок стальной трубы с той же заводской пенополиуретановой изоляцией и оболочкой, что и прямая труба на трассе, но с углом поворота. Крутоизогнутый отвод делают из цельной трубы на гибочном станке; сварной секторный набирают из нескольких вырезанных и сваренных сегментов — это добавляет лишние сварные швы внутри самого отвода, которых нет у крутоизогнутого исполнения. Ставят отвод там, где теплотрасса меняет направление — обход здания, поворот вдоль улицы, спуск в камеру — и этот участок физически гнётся, а не варится из прямых отрезков с подрезкой угла.

От прямой трубы отвод отличается конструктивно: на повороте оболочка и изоляция испытывают изгибающую, а не только осевую нагрузку, поэтому на стыке отвода с прямой трубой особенно важна сплошность заделки.

Диаметры и углы отвода ППУ

В базе 19 типоразмеров по наружному диаметру оболочки: Ø32, 38, 40, 45, 50, 57, 60, 63, 76, 89, 90, 108, 114, 133, 159, 219, 325, 530, 630 мм. Угол гиба — чаще 90° или 45°, но при заказе его нужно указывать отдельно от диаметра, так как один и тот же Ø встречается с разными углами:

Базовая труба, из которой гнут или сваривают отвод, — по ГОСТ 8732 (бесшовная), ГОСТ 10704/10705 (электросварная) или ГОСТ 3262 (водогазопроводная на малых диаметрах); сама теплоизоляция и оболочка — по ГОСТ 30732-2020, где отводу посвящены отдельные чертёжные таблицы в приложении Д (рисунок Д.3 и аналогичные для других фасонных частей).

Как выбрать отвод ППУ

Оболочка — ПЭ или ОЦ

ПЭ-оболочку берут под грунт на подземном участке поворота — она не боится влаги и не требует обслуживания. ОЦ ставят, если поворот выходит на эстакаду, в канал или техническое подполье, где оболочка открыта и важна механическая прочность, а не герметичность от грунтовых вод.

Крутоизогнутый или сварной секторный

Оба типа встречаются в каталоге на одном и том же диаметре оболочки — выбор между ними задаёт проект или конкретный поставщик, а не каталожный раздел; у секторного варианта количество сварных швов на самом отводе выше, чем у крутоизогнутого, так как он собран из нескольких сегментов, а не изогнут из цельной заготовки.

Диаметр, угол и исполнение с кабель-каналом

Диаметр оболочки отвода должен совпадать с диаметром трубы на обоих концах стыка; угол подбирают по трассировке на чертеже, а не приблизительно — развёрнутая длина отвода и расстояние до следующей опоры зависят именно от угла. На трассах с выведенными проводами СОДК исполнение с кабель-каналом сохраняет непрерывность проводников контроля через поворот — без него провода пришлось бы заводить отдельным кабелем в обход изоляции отвода.

Монтаж и сопутствующие изделия

Оба торца отвода после сварки со смежными трубами закрывают комплектом заделки стыков того же диаметра — на повороте это два стыка вместо одного, как на прямом участке. Если угол приходится на жёсткую точку трассы, рядом ставят неподвижную опору, которая воспринимает усилие от изменения направления потока. На ответственных поворотах берут исполнение с выводами СОДК — провода выводят на соседний концевой элемент камеры.

Цена отвода ППУ

Цена зависит от диаметра, исполнения и типа изоляции. Актуальная цена каждой позиции указана в списке товаров этого раздела и обновляется вместе с прайсом; итог по заказу подтверждает менеджер в счёте.

Доставка

Отгрузка по РФ. Больше всего отводов ППУ уходит в Москву, Санкт-Петербург, Екатеринбург, Новосибирск и Нижний Новгород.
