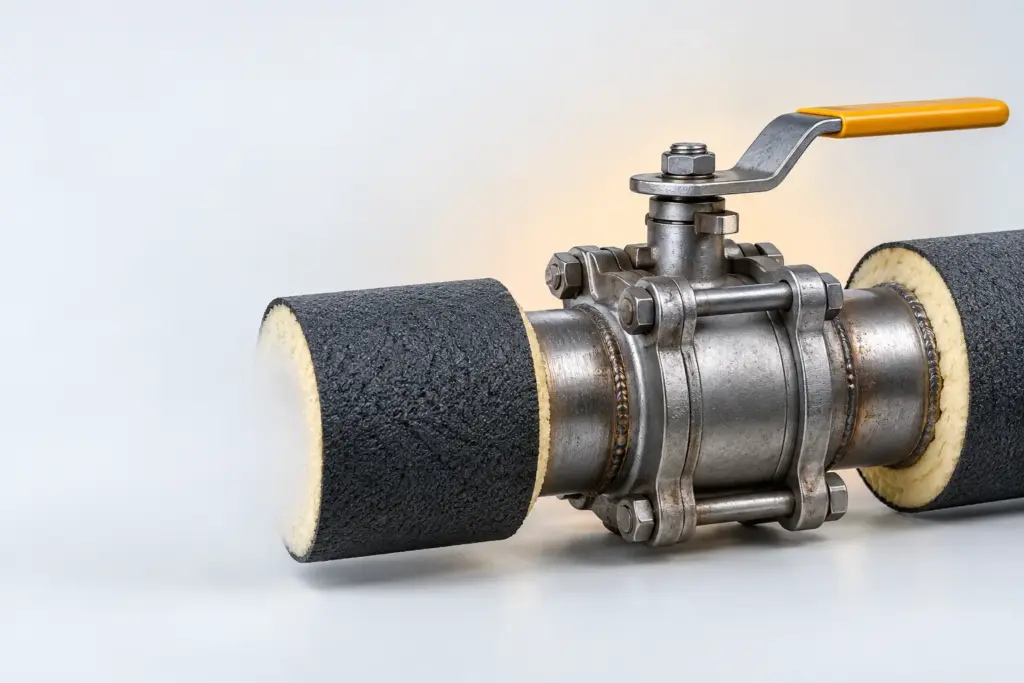

Установка крана ППУ начинается с проверки проекта, подготовки трубопровода и сверки выбранного изделия с монтажным узлом. Затем кран присоединяют, проверяют соединения и работу запорного элемента, после чего восстанавливают изоляцию стыков в порядке, принятом для объекта.
Последовательность работ на трубопроводе
Шаровой кран в ППУ-изоляции устанавливают как часть трубопроводного узла, а не как отдельную деталь. Поэтому план работ охватывает не только присоединение стальных элементов. Нужно заранее определить, как будет восстановлена непрерывность теплоизоляции, останется ли доступ к управлению краном и какие проверки потребуются до ввода участка в работу. Если в проекте предусмотрены дополнительные элементы контроля или защиты, их монтаж согласуют с общей последовательностью работ.
Практический порядок следующий: сначала сверяют документацию и изделие, затем готовят место установки и безопасно выводят участок из работы. После примерки выполняют предусмотренные проектом соединения. Открытые стальные зоны осматривают и проверяют до закрытия изоляцией. Завершают работы восстановлением оболочки и изоляции, проверкой положения и хода крана, оформлением результатов. Менять этот порядок ради удобства сборки не следует: закрытый стык труднее осмотреть и при необходимости исправить.
В каталоге раздел Кран шаровой в ППУ изоляции помогает определить доступные позиции для запроса. Однако карточка товара не заменяет проектного решения: способ присоединения, исполнение изоляции и условия работы конкретного участка нужно сверять отдельно.
Как выбрать шаровой кран ППУ для участка
Отправная точка выбора — документация на трубопровод и место установки. Сверяют обозначение размера, параметры присоединяемых труб, расположение узла, требуемое положение привода и доступное пространство для управления. Важно проверить, что выбранное изделие можно разместить без переноса соседних соединений и без препятствий для обслуживания. Если данные в проекте и заявке расходятся, подбор приостанавливают до уточнения: внешнее сходство изделий не подтверждает их взаимозаменяемость.
Ниже приведены только размеры и обозначения, указанные в переданных данных каталога. Обозначения Ду и Ø приведены раздельно: по этому перечню нельзя устанавливать соответствие между ними или делать вывод о конструкции конкретного крана.
| Что указано | Обозначения | Как использовать при подборе |
|---|---|---|
| Доступные размеры Ду | Ду15, Ду20, Ду25, Ду32, Ду40, Ду50 | Сверить нужное обозначение с документацией участка. |
| Краны крупных размеров | Ду300, Ду350, Ду400 | Уточнить исполнение требуемого узла при запросе. |
| Изделия, указанные в каталоге | Ø1220, Ø1420, Ø1020 | Проверить, к какому изделию относится обозначение. |
При замене существующего узла одного совпадения размера недостаточно. Нужно сравнить фактическое место установки с проектом, оценить состояние соседних участков и проверить возможность восстановить изоляцию после монтажа. Подбору для такой ситуации посвящён материал Замена крана на шаровой ППУ: подбор диаметра. Он полезен до оформления заявки, когда требуется собрать исходные данные по действующему трубопроводу.
Документы и исходные данные до монтажа
Перед выходом на участок монтажной группе нужны актуальная схема трубопровода, указание места врезки или замены и порядок вывода участка из работы. По документации уточняют, какие соединения предусмотрены, где проходят границы изолируемых зон и какие операции нужно предъявить для осмотра. Эти сведения должны относиться именно к выполняемой работе. Использовать старую схему без проверки фактической обстановки рискованно: рядом могли появиться крепления, ответвления или элементы, ограничивающие доступ.
Отдельно согласуют ответственность за отключение, подготовку участка, выполнение соединений и последующую проверку. Монтажник должен понимать, кто подтверждает готовность трубопровода к работе и кому передавать результаты осмотра. Если порядок проверки или восстановления изоляции не определён, его уточняют до начала монтажа, а не после закрытия стыков.
Подготовка места установки
Рабочую зону освобождают так, чтобы были доступны обе стороны будущего узла, места соединений и привод крана. Проверяют, позволяет ли расположение соседних труб, опор и конструкций выполнить предусмотренные операции без повреждения готовой ППУ-изоляции. Препятствия для будущего обслуживания также оценивают заранее: установить кран недостаточно, если затем невозможно подойти к приводу или осмотреть соединения.
Подготовка действующего трубопровода проводится по процедуре эксплуатирующей организации. До разборки или присоединения подтверждают, что участок выведен из работы и приведён в безопасное состояние. Нельзя ориентироваться только на положение ближайшего запорного элемента: состояние участка подтверждают установленным на объекте способом. Место работ ограждают и организуют с учётом операций, которые предусмотрены проектом.
После открытия монтажной зоны осматривают торцы и прилегающие участки труб. Повреждения, загрязнение или несоответствие фактической геометрии проекту фиксируют до примерки. Если для установки приходится изменять расположение труб, решение согласуют с ответственным за проект и эксплуатацию: подгонка на месте не должна заменять проверку совместимости узла.
Проверка крана перед установкой
До монтажа сверяют обозначение поставленного изделия с заявкой и документацией. Осматривают доступные поверхности, присоединительные участки, изоляцию и оболочку. Следы повреждений, которые могут повлиять на соединение или защиту утеплителя, требуют оценки до установки. После сборки отличить повреждение при перевозке от повреждения при монтаже будет сложнее.
Проверяют доступность органа управления и возможность его перемещения без препятствий. При этом не используют привод для подтягивания, переноса или выравнивания крана: усилия от монтажных операций не должны передаваться через элементы управления. Если изделие снабжено дополнительными выводами или устройствами, их наличие и расположение сверяют с документацией. Предполагать такую комплектацию только по названию «кран ППУ» нельзя.
Разметка и примерка узла
Перед окончательным присоединением кран размещают в проектном положении и проверяют совпадение соединяемых участков. Разметка должна учитывать не только длину стальной части, но и пространство для восстановления изоляции и оболочки. Примерка помогает обнаружить ситуацию, когда кран входит между трубами, но после соединения доступ к стыку или приводу оказывается закрыт.
Положение крана выбирают по проекту, не создавая монтажных напряжений из-за принудительного сведения труб. При необходимости корректировки проверяют, какой элемент допускается изменять и кто должен согласовать такое изменение. Важно сохранить положение прилегающего трубопровода и не использовать корпус крана как приспособление для исправления несоосности. После примерки ещё раз проверяют доступ к местам будущего контроля соединений.
Присоединение шарового крана
Способ соединения определяют документация на узел и конструкция поставленного изделия. Монтаж выполняют по принятой для объекта технологии, с подготовкой соединяемых поверхностей и контролем положения деталей. Универсальной операции для любого шарового крана ППУ нет: отличаются условия доступа, исполнение присоединительных частей и порядок работ на конкретном трубопроводе.
Во время соединения защищают готовую изоляцию и оболочку от воздействия монтажных операций. Следят, чтобы кран не смещался относительно труб, а доступные соединения оставались открытыми для осмотра. Если выявлено расхождение размеров или положения, работу останавливают и уточняют решение. Попытка компенсировать ошибку усилием при сборке создаёт проблему, которую невозможно устранить последующим закрытием стыка.
После выполнения соединений очищают доступные зоны для осмотра и проверяют их по предусмотренному на объекте порядку. До перехода к теплоизоляционным работам ответственные участники должны подтвердить, что необходимые проверки проведены. Последовательность важна и для снабжения: материалы для закрытия стыков должны быть готовы к этому моменту, но их наличие не является основанием пропустить контроль.
Восстановление ППУ-изоляции и оболочки
После приёмки открытых соединений восстанавливают изоляцию в местах монтажа. Задача — закрыть участок, который оставался доступным для присоединения и проверки, не перекрыв привод и предусмотренные точки обслуживания. Материалы и способ закрытия выбирают по проекту трубопровода и документации на применяемые изделия. Нельзя считать, что любая заделка открытого стыка обеспечивает требуемую защиту ППУ.
Перед закрытием проверяют состояние примыкающей оболочки: повреждённый край не должен оставаться под новым покрытием без оценки. Работы выполняют так, чтобы не оставить открытых участков утеплителя и не нарушить уже готовую изоляцию рядом. Подробная последовательность для трубных стыков и смежных операций разобрана в статье Монтаж труб ППУ и ОДК: стыки и скорлупа.
Если участок включает другие фасонные элементы ППУ, их не следует подбирать по внешнему виду соседнего крана. Например, Заглушка ППУ решает другую задачу. Потребность в ней и её исполнение определяют по схеме трубопровода, а не по факту проведения монтажных работ.
Дополнительные элементы и контроль участка
На конкретном объекте вместе с краном могут монтироваться другие элементы трубопровода. Их состав проверяют по проекту: добавлять детали «на всякий случай» или исключать предусмотренные позиции при сборке нельзя. Если в узле указан Компенсатор сильфонный (СКУ) ППУ, его расположение и порядок монтажа рассматривают отдельно от операций с краном. Наличие такого раздела в каталоге не означает, что компенсатор нужен каждому крановому узлу.
То же относится к системе контроля состояния изоляции, если она предусмотрена для участка. До закрытия стыков проверяют, какие выводы и соединения требуется сохранить, выполнить и предъявить. Без подтверждения комплектации конкретного изделия нельзя описывать подключение как обязательную операцию для любого крана ППУ. Монтажникам важно получить эту информацию заранее, пока места соединений открыты.
Проверка после монтажа
Проверку начинают с доступных соединений и состояния прилегающих участков. Герметичность подтверждают способом и в порядке, установленными для данного трубопровода. Не следует переносить на другой объект параметры или методику из прежней работы: условия эксплуатации и требования к приёмке могут отличаться. Если обнаружена неисправность, её устраняют до окончательного закрытия соответствующего участка изоляцией.
Затем проверяют управление краном в пределах процедуры, разрешённой для текущего состояния трубопровода. Привод должен оставаться доступным, а его перемещению не должны мешать оболочка, соседние конструкции или результаты заделки стыка. Само по себе движение привода не заменяет проверку соединений; это разные действия, и результаты каждого из них фиксируют отдельно.
Перед передачей участка осматривают восстановленную изоляцию и оболочку, проверяют отсутствие видимых повреждений после завершения работ. Сверяют фактически установленный узел с документацией, отмечают выполненные проверки и передают сведения эксплуатирующей организации по принятому порядку. Только после этого участок возвращают в работу в соответствии с местной процедурой.
Ошибки, которые задерживают приёмку
Частая причина переделки — заказ крана по одному обозначению Ду без проверки исполнения узла и условий присоединения. Другая ошибка — закрытие стыка до осмотра соединений. В обоих случаях проблема выявляется поздно: изделие уже доставлено или доступ к проверяемой зоне утрачен. Снизить риск помогает единый комплект исходных данных для закупки, монтажа и приёмки.
Отдельного внимания требуют положение привода и состояние оболочки. Если не проверить их при примерке, после окончания работ может оказаться, что кран неудобно обслуживать, а изоляция повреждена в труднодоступном месте. Поэтому контроль проводят по этапам: при получении изделия, после примерки, после соединения и после восстановления изоляции. Такой порядок позволяет установить, на каком этапе возникло отклонение, и исправить его до сдачи участка.
Частые вопросы
С чего начинается установка шарового крана ППУ?
С проверки проекта и фактического состояния участка. До начала работ определяют место монтажа, способ присоединения, порядок отключения трубопровода и восстановления изоляции.
Как выбрать размер шарового крана ППУ?
Размер подбирают по документации на присоединяемый трубопровод и конкретный узел. Обозначение Ду в каталоге подтверждает наличие размера, но не совместимость выбранного изделия со всеми условиями монтажа.
Можно ли установить шаровой кран ППУ без остановки трубопровода?
Порядок вывода участка из работы определяет эксплуатирующая организация. Разборку или соединение начинают только после подтверждения, что место монтажа подготовлено и находится в безопасном состоянии.
Когда восстанавливают изоляцию после установки шарового крана?
После выполнения соединений и предусмотренного контроля их состояния. Пока проверки не завершены, места соединений оставляют доступными для осмотра и возможного исправления.
Как проверить шаровой кран ППУ после монтажа?
Соединения проверяют по порядку, установленному для объекта. Также убеждаются, что привод доступен, его перемещению ничто не мешает, а изоляция и оболочка после завершения работ не имеют видимых повреждений.
Для запроса по крану передайте обозначение размера, документацию на узел и сведения о месте установки. Если каких-либо данных нет, укажите это отдельно: состав поставки и порядок работ лучше уточнить до начала монтажа.
